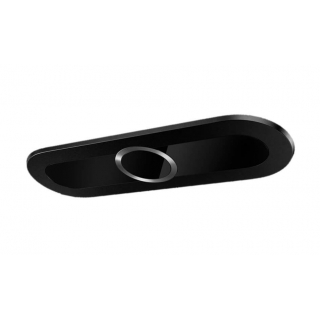

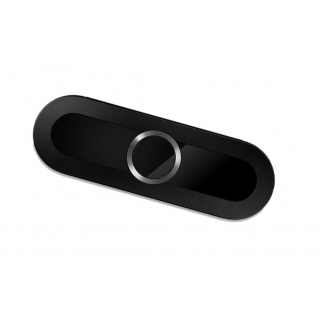

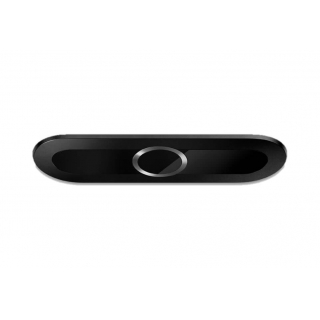

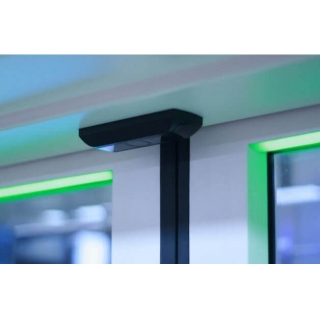

Описание датчика подсчета пассажиров IRMA Matrix
Новое поколение датчиков подсчета пассажиров компании iris-GmbH. IRMA Matrix обеспечивает высокую точность и достоверность подсчета благодаря использованию зарекомендовавшей себя технологии Time-of-Flight (ToF).
500-пиксельная матрица с запатентованной технологией ToF, которая измеряет в реальном режиме времени одновременно в каждом пикселе расстояние до объекта, обрабатывает данные и выдает результат в виде 3D изображения.
Точность подсчета не зависит от условий окружающей среды и оптических иллюзий (температура, освещенность, влажность, испарения, загрязненность, наличие посторонних предметов, фон, цвет объекта, отражения и тени).
Распознает людей по форме тела, движениям и в группе.
Отсутствует минимальное расстояние между датчиком и пассажиром.
Потенциальная возможность распознавания неограниченного количества уникальных объектов (велосипеды, детские и инвалидные коляски и т.д).
Анализ объектов датчиком подсчета пассажиров IRMA Matrix

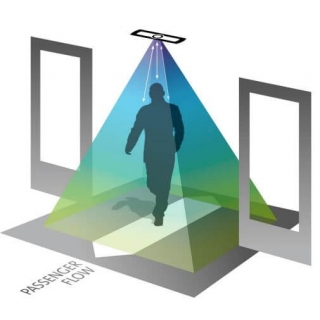

Люди, проходящие в зоне действия сенсора через дверь, фиксируются устройством, которое также определяет их рост, что позволяет группировать пассажиров при анализе данных (взрослый/ребенок). Эти данные могут также служить хорошей основой для детального анализа распределения выручки, позволяя Транспортной компании детально изучить своих пассажиров и оценить эффективность маршрутов и их загруженность. Таким образом, анализ объектов датчиком подсчета пассажиров предоставляет владельцам транспортных компаний реальные возможности для оптимизации их деятельности.
Точность подсчетов пассажиропотока датчиком IRMA Matrix
Сенсор MATRIX четко отслеживает перемещения пассажиров в области двери. Типичные ситуации, когда пассажиры, зайдя в транспортное средство, не продвигаются по салону дальше первых ступенек, или двигаются, но по диагонали, также легко распознаются устройством и корректно записываются. Не являются помехой для работы прибора и очень большие толпы людей или их скопления вокруг дверей перед выходом. Все эти факторы позволяют существенно снизить погрешность работы системы IRMA MATRIX на остановках, и дают уникальную возможность оценивать объем пассажиропотока в реальном времени и высчитывать относительный показатель рентабельности (отношения выручки к пассажирокилометрам).
Как работает подсчет пассажиров
На основе полученных 3D-картинок датчик IRMA MATRIX способен автоматически и очень точно определить количество пассажиров. Соответствующее разрешение датчика позволяет распознавать такие объекты, как кресла-каталки, детские коляски или велосипеды, и программа учитывает их отдельно. Подсчет пассажиров с датчиком IRMA MATRIX работает безупречно даже при неблагоприятных условиях освещения, ведь работа датчика не зависит от внешнего света.
Преимущества датчиков подсчета пассажиров IRMA Matrix
- Самая высокая точность подсчета из всех систем, представленных на рынке
- Полностью автоматический подсчет
- Категорирование пассажиров по росту, распознавание велосипедов, инвалидных и детских колясок
- Обнаружение наличия пассажиров в дверном проеме (противозажим) для безопасного закрытия дверей
- Стандартизированные промышленные разъемы М12 и интерфейсы CAN/Ethernet/PoE
- Открытый протокол и SDK для Windows и Linux
- Интеграция с навигационными терминалами и программным обеспечением "Навигатор"
- Универсальный монтаж и низкие эксплуатационные затраты
- Два года гарантии и долгий срок службы оборудования
- Широкий спектр использования данных
- Международный опыт использования на различном подвижном составе и постоянное R&D
- Эстетически вписывается в салон транспортного средства
Характеристики датчика подсчета пассажиров IRMA Matrix
- 500-пиксельная матрица, использующая технологию 3D Time-of-Flight (ToF)
- Технология обработки изображения HDR (High Dynamic Range)
- Встроенный процессор (DSP) для обработки сигналов и подсчета
- Распознавание и оценка метрических данных пассажиров (Анализ объектов)
- Одновременное распознавание входящих и выходящих пассажиров независимо от скопления людей и высоты дверей
- Поддержка интерфейсов CAN и Ethernet c PoE
- Доступен адаптер для IBIS и J1708 при подключении к имеющимся телематическим системам

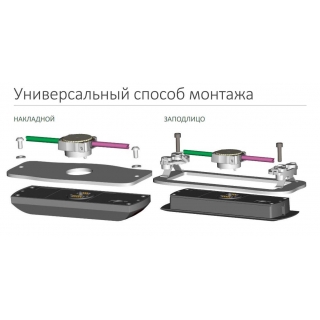

- Версия для накладного монтажа для экономии времени установки
- Простая установка с использованием только двух винтов и не требующая дополнительных регулировок
- Отсутствие необходимости подключения к дверным контактам: подсчет начинается при поступлении сигнала с бортового компьютера транспортного средства
- Всего один сенсор на дверь (для стандартных дверей)
- Благодаря собственной инфракрасной подсветке нет зависимости от естественного или искусственного освещения. Даже в полной темноте, например, при неисправности светильника над дверью, датчик обеспечивает высокоточный подсчет.
- Отсутствует необходимость в свободном пространстве между датчиком и пассажиром
Технические характеристики датчика подсчета пассажиров IRMA Matrix
- Размеры (Ш*В*Д): датчик: 58*22*188 мм
- Корпус:
- алюминий, отлитый под давлением
- прозрачные части корпуса из поликарбоната
- Класс защиты - IP65 (по запросу – IP67)
- Интерфейс:
- Ethernet, 100 Мбит/с
- CAN, 125 Кбит/с
- Подключение датчика - коннектор iris (sCON)
- Кабельные соединения:
- разъемы M12 для Ethernet или CAN
- кабель, соответствующий стандартам EN45545-2 и EN50306
- Соответствие требованиям: EN50155, ECE, CE, EN50121-3-2, EN45545-2, EMV-06 стандартов
- Интеграция на транспортном средстве / системная архитектура:
- API для Ethernet и CAN
- VDV301 через Ethernet
- шлюз для IBIS и J1708
- Питание:
- 24 VDC или 48 V PoE
- потребляемая мощность в среднем 6 Вт (8 Вт через PoE)
- Вес, без коннектора iris (sCON):
- накладное исполнение: порядка 260 г
- исполнение заподлицо: порядка 340 г
- Разрешение матрицы - 500 пикселей
- Средняя наработка на отказ - 1,2 млн. часов
- Минимальная освещенность - 0 ЛК
- Минимальная высота установки - высота прохода пассажиров под датчиком < 1,80 m
Более детальную информацию о функии контроля пасажиропотока и о том как оптимизировать бизнес транспортной компании, смотрите в разделе "Контроль пассажиропотока".
